在现代化基础设施建设中，箱式变电站的安装与网络工程的设计与施工是保障电力供应稳定和信息系统高效运行的两大核心环节。二者虽专业领域不同，但在实际项目中常需协同规划与实施。本文将围绕《箱式变电站安装施工组织设计》的最新要求，并结合网络工程的系统性施工原则，探讨一套综合性的设计与施工管理框架。
一、 箱式变电站安装施工组织设计要点（最新版）
箱式变电站因其集成化、模块化、建设周期短等特点，在现代配电网中应用广泛。其施工组织设计的最新趋势强调安全性、标准化与智能化。
- 前期准备与勘察： 设计前需进行详尽的现场勘察，确认地质条件、进出线路径、运输通道及周边环境。设计文件需符合最新国家电网标准及安全规范，明确设备技术参数与接口要求。

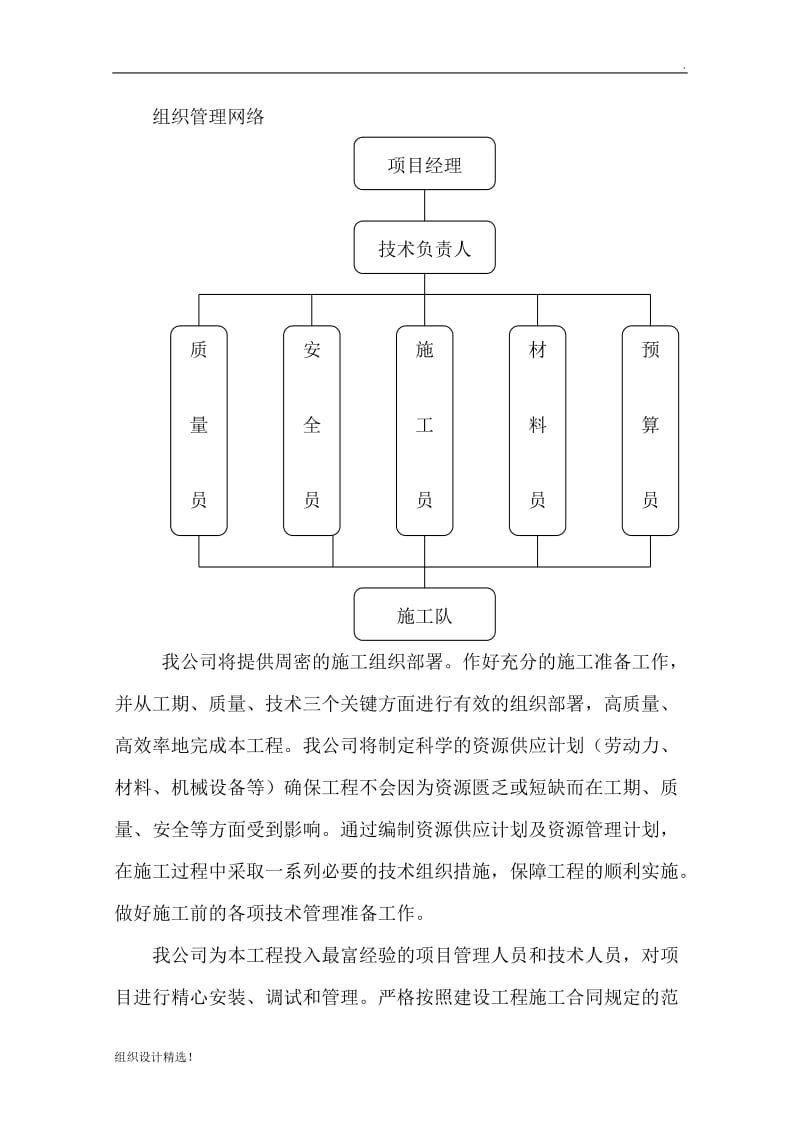

- 施工组织架构： 建立以项目经理为核心，包含安全员、技术员、质检员及专业施工班组的扁平化组织。明确各岗位职责，实行安全责任终身制。
- 关键工序控制：
- 基础制作： 确保混凝土基础强度、尺寸及预埋件位置精度，满足防洪防涝要求。
- 设备就位与安装： 制定专项吊装方案，使用合适机具，确保箱体平稳就位。内部高低压设备、变压器安装必须严格按照厂家指导及电气规范进行。
- 电缆敷设与接线： 高低压电缆路径需合理规划，做好防火阻燃处理。接线工艺必须规范，力矩紧固，标识清晰。
- 试验与调试： 严格按照《电气装置安装工程电气设备交接试验标准》进行绝缘、耐压、继保、传动等试验，确保所有保护功能准确可靠。
- 安全与文明施工： 制定全面的安全风险辨识与预控措施，特别是高压作业、吊装作业和临时用电管理。落实工地标准化，控制噪音、粉尘，做到工完场清。
- 智能化融合： 新一代箱变常集成智能监控单元（如DTU、FTU），施工组织设计需预留通信接口，考虑与后续配电自动化系统的衔接。
二、 网络工程的设计与施工核心原则
网络工程作为信息系统“神经系统”，其设计与施工质量直接决定数据传输的可靠性、安全性与效率。
- 分层设计理念： 采用核心层、汇聚层、接入层的经典架构或符合业务需求的现代架构（如扁平化、SDN），确保网络逻辑清晰、易于扩展和管理。
- 高可用性与冗余： 关键链路与设备（如核心交换机、路由器）需设计冗余，采用生成树协议（STP）、链路聚合（LACP）或多路径路由等技术，避免单点故障。
- 综合布线系统（PDS）施工： 这是网络物理基础。必须遵循国际标准（如ISO/IEC 11801），规范桥架敷设、线缆（光纤/双绞线）布放、端接及标签管理。注重强弱电隔离，减少电磁干扰。
- 设备安装与配置： 机房环境（温湿度、承重、电力）需达标。网络设备的安装、上架、配线应整齐规范。软件配置需基于详细设计文档，实施VLAN划分、路由协议、安全策略（ACL、防火墙规则）等。
- 测试与验收： 施工完毕后，必须进行系统化测试，包括连通性测试、带宽测试、丢包率测试、压力测试以及网络管理系统（NMS）的功能验证，并形成完整的测试报告和竣工文档。
三、 协同实施与项目管理策略
当箱变安装（为网络设备供电）与网络工程在同一个大型项目（如数据中心、智慧园区、工业厂房）中并行时，协同管理至关重要。
- 统一规划与接口管理： 在项目初期，电气设计与网络设计团队需共同勘测，明确箱变的位置、容量、出线回路与网络机房/机柜的供电需求（UPS、PDU），以及智能箱变监控数据上传的网络通道（如采用工业以太网或专用VPN）。
- 进度协同： 制定融合的总体进度计划。通常，箱变安装及送电应在网络设备大规模上电调试之前完成，并为网络系统提供稳定的试验电源。综合布线施工可与电气管道敷设同期协调进行。
- 资源与安全共享： 共享项目部的管理资源、吊装设备、临时设施等。建立统一的项目安全管理制度，特别是对交叉作业（如高空、带电、动火作业）进行联合安全交底与监管。
- 文档一体化： 竣工资料应整合，形成包含电气一次、二次接线图、智能通信网络拓扑图、IP地址规划表、设备配置清单等在内的完整档案，便于后期运维。
《箱式变电站安装施工组织设计》与网络工程的设计与施工，是支撑现代物理基础设施与数字基础设施稳定运行的“双翼”。最新的实践要求两者均需秉持标准化、精细化、智能化的原则。通过前瞻性的统一设计、精密的工序控制和高效的跨专业协同，可以有效保障项目整体质量、缩短工期、控制成本，最终交付一个电力可靠、信息通畅的高品质工程系统。这要求项目管理者具备跨学科的知识视野和强大的集成管理能力。
